Oszillationsventil
Mit diesem Ventil können Sie automatisch einen Zylinder aus- und einfahren lassen, ohne dass Sie manuell eingreifen müssen.

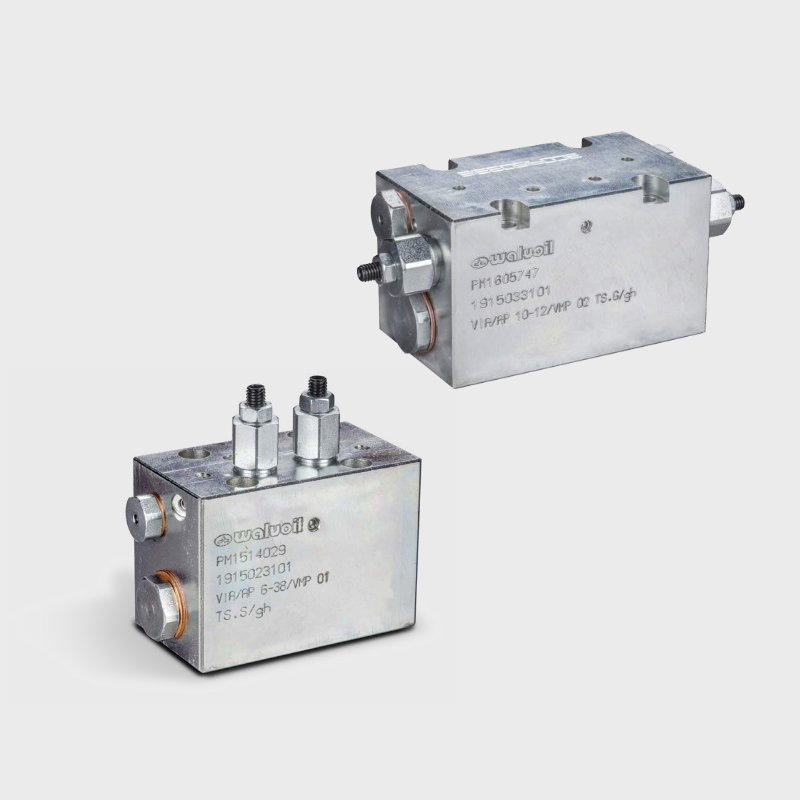

NG06 & NG10 Ausführungen
Passende Grundplatten finden Sie hier
Alle 2 Ergebnisse werden angezeigt
| Bestellnummer | Bezeichnung | Baugröße | max. Betriebsdruck | Lieferzeiten | Preise | Bestellen | |
|---|---|---|---|---|---|---|---|
 | 230-1840-5345 | Oszillationsventil VIA/AP 6-38/VMP01/TS.S/gh | NG06 | 50-200 bar | 1-2 Tage | Ursprünglicher Preis war: 433,56 €346,85 €Aktueller Preis ist: 346,85 €. | |
 | 230-1840-5350 | Oszillationsventil VIA/AP 10-12/VMP02/TS.G/gh | NG10 | 50-220 bar | 1-2 Tage | Ursprünglicher Preis war: 548,05 €438,44 €Aktueller Preis ist: 438,44 €. |
Funktionsweise eines Oszillationsventiles:
Die Funktionsweise lässt sich wie folgt beschreiben:
- Zylinderausfahrt: Der Hydraulikzylinder beginnt auszufahren, und dieser Vorgang dauert an, bis der zuvor eingestellte Druck am Oszillationsventil erreicht ist.
- Ventilumschaltung: Sobald der Druck am Oszillationsventil erreicht ist, erfolgt die Umschaltung des Ventils.
- Zylinderrückzug: Der Zylinder fährt nun zurück, bis auch hier der zuvor am Ventil eingestellte Druck erreicht ist.
- Wiederholung: Dieser Zyklus wiederholt sich solange, bis das Steuerventil auf “Null” geschaltet wird.
Es ist wichtig zu beachten, dass sowohl für die Ausfahr- als auch die Einfahrfunktion individuelle Umschaltdrücke separat eingestellt werden können.
Bitte beachten Sie: Das Ventil schaltet um, sobald der vorab eingestellte Hydraulikdruck erreicht ist, unabhängig davon, ob sich der Zylinder in der Endlage befindet oder nicht.
