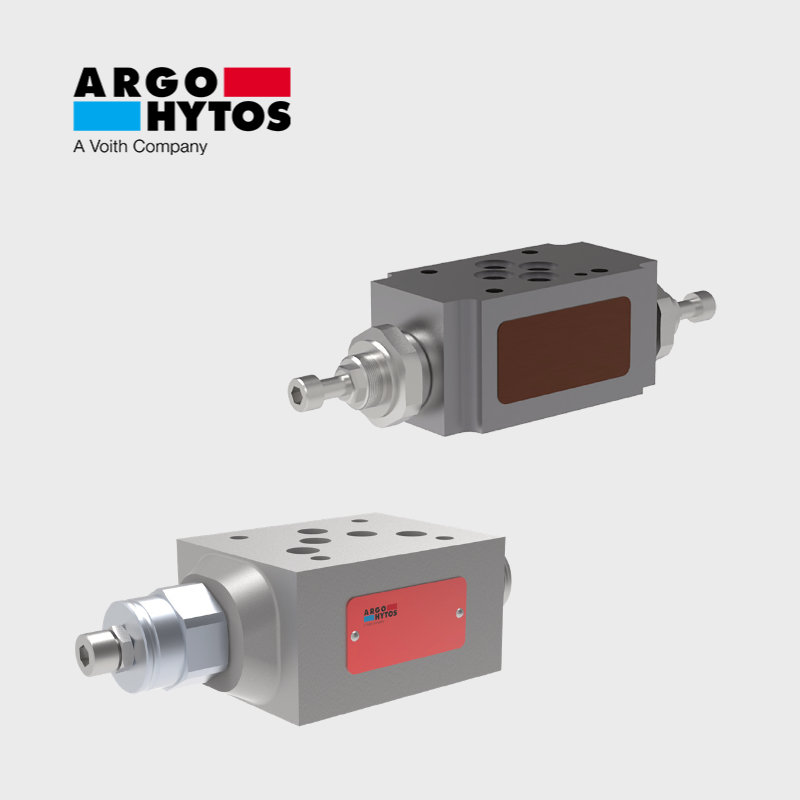

Hydraulische Drosselrückschlagventile: Präzise Volumenstromregelung

Diese zweikanaligen Drosselventile (Wege A und B) ermöglichen eine präzise Regulierung des Durchflusses und sind optional mit Nebenstromrückschlagventilen ausgestattet. Das in Sandwichbauweise gefertigte Ventil ist in sechs verschiedenen Ausführungen erhältlich.

• Funktionsweise: Der Volumenstrom wird rein richtungsabhängig gedrosselt – in der Gegenrichtung kann das Medium das Ventil absolut ungehindert passieren.
• Regulierung: Die Justierung erfolgt unkompliziert über eine Stellschraube. Hierfür stehen ein klassischer Schlüssel, eine Rändelschraube oder eine abschließbare Handhabung zur Auswahl.
• Abdichtung: Eine separate, mit O-Ringen bestückte Platte sorgt für eine zuverlässige und dichte Montage auf der Anschlussfläche.

Flexibilität bei der Montage (Zulauf- vs. Ablaufregelung)

Die Steuerung des Volumenstroms kann je nach Systemkonfiguration im Zulauf oder im Ablauf erfolgen.
Das Besondere: Die jeweils umgekehrte Steuerungsfunktion lässt sich ganz einfach realisieren, indem das Ventil um 180° entlang seiner horizontalen Achse gedreht montiert wird.
